生産品目

オーダーメイドでコイル制作を行っております。
周波数・インダクタンス値・電流値・電圧値などによって
コアおよび電線の選定を行います。
(巻き方・仕上げ等、詳細は別途お打ち合わせ)
お気軽にお問合せください。

各社様一品一様のコイルを制作しております。
下記に載せているコイルは代表的な巻き方・仕上げになります。

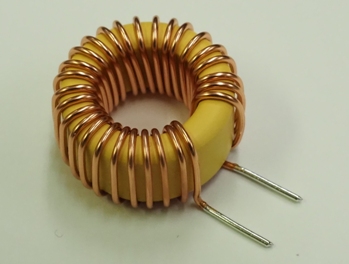

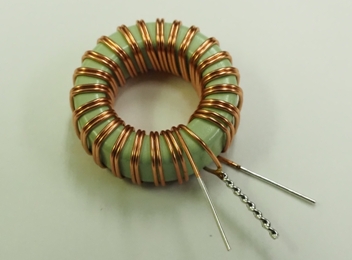

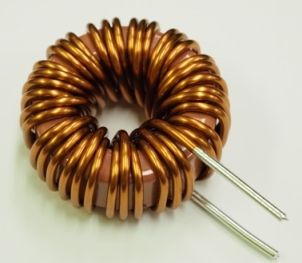

トロイダルコイル

トロイダルコイル1 トロイダルコイル2 トロイダルコイル3

コイル外径: 37mm
巻き数: 39T
電線: PEW2.0

コイル外径: 9mm
巻き数: 33T
電線: UEW0.3

コイル外径: 28mm
巻き数: 42T
電線: PEW1.0
マウントベース有


トロイダルコイル4 トロイダルコイル5 トロイダルコイル6

コイル外径: 23mm
巻き数: 28T
電線: UEW0.8

コイル外径: 22mm
巻き数: 23T
電線: UEW0.5

コイル外径: 30mm
巻き数: 90T
電線: UEW0.5


※写真のコイルは製作例になります。
※電線3.2Φまでのコイル製作の実績ありますので、お打ち合わせ等で仕様を決定後、コイルを製作致します。
また、各種測定器を揃えておりますので、ご仕様に合ったL値、Q値、Z値等を調整可能です。
※弊社はトロイダル巻き線機も持っておりますので、コアの外径寸法、使用電線径の組み合わせによって巻き線機での作業も可能です。
お打ち合わせ時に仕様を決定いたします。

※主なコイル : チョークコイル、ノイズ対策用コイル、他高周波向け各種コイル

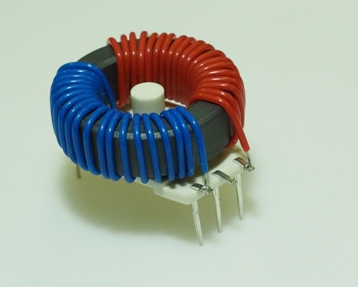

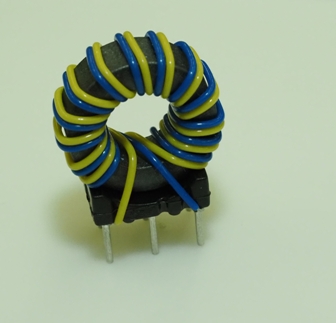

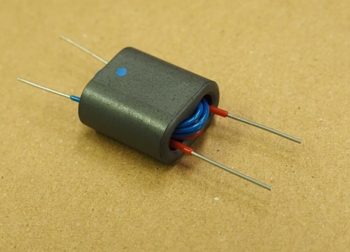

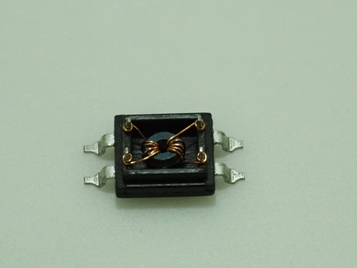

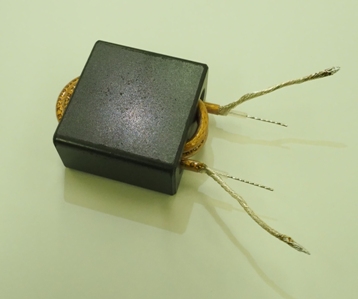

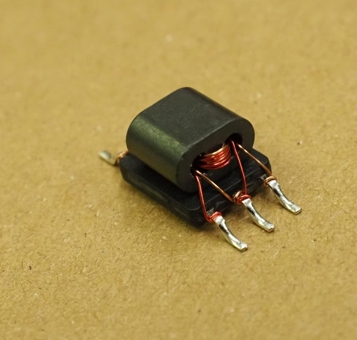

トランス

トランス1 トランス2 トランス3

コア形状: 13x14mm
電線:テフロン線0.5Φ

コア形状: 7x6mm
電線:UEW0.2Φ
マウントベース有

コイル外径: 23mm
電線: テフロン線0.5Φ
マウントベース有


トランス4 トランス5 トランス6

コイル外径: 18mm
電線: テフロン線0.4Φ
マウントベース有

コイル外径: 2.5mm
電線: UEW0.1Φ
マウントベース有

コア形状: 30x29mm
電線: 同軸ケーブル

※写真のコイルは製作例になります。
※弊社にはマルチホールビーズおよびトロイダルコアは各材質、形状共に多数在庫しておりますので、
お打ち合わせにて仕様を決定後製作致します。 また必要に応じ、測定器にてL値測定、結合度等の算出も可能です。
※主な製作トランス : コモンモードコイル、ノーマルモードコイル、マッチングトランス等、他各高周波向けトランス

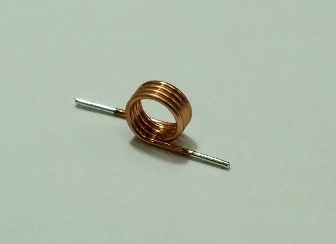

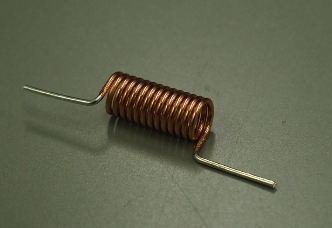

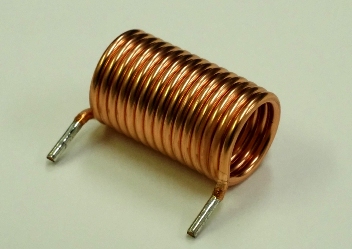

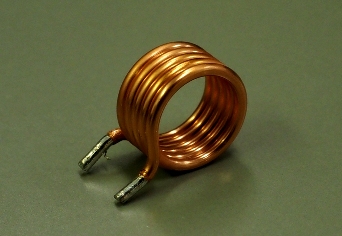

空芯コイル

空芯1 空芯2 空芯3

コイル内径: 3.5mm
巻き数: 15T
電線: UEW0.5Φ

コイル内径: 10mm
巻き数: 5T
電線: UEW1.0

コイル内径: 7.5mm
巻き数: 15T
電線: UEW1.0

空芯4 空芯5 空芯6

コイル内径: 20mm
巻き数: 10T
電線: PEW2.0

コイル内径: 3mm
巻き数: 4T
電線: UEW0.4

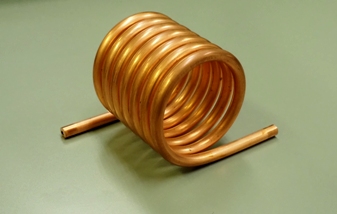

コイル内径: 32mm
巻き数: 7T
電線: 銅パイプ4Φ

※写真のコイルは製作例になります。
※空芯コイルは、お打ち合わせにより様々な形状仕様のコイルを検討後、製作いたします。
また、必要に応じ、L値の測定・調整も検討可能です。
※空芯コイルの形状によっては、治具の製作が必要な場合がございます。


その他の実績生産品目

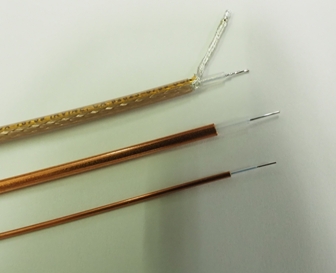

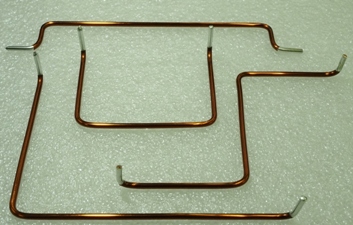

電線加工

電線加工1 電線加工2

ジャンパー線の加工

同軸ケーブル
セミリジッドケーブル
セミフレキケーブルの加工


※写真のコイルは製作例になります。
※お打ち合わせにより、様々な形状を検討致します。
※形状により、治具の製作が必要な場合があります。
